Podnośnik szyby linkowy czy nożycowy? Różnice w budowie i naprawie

Dwa rozwiązania tego samego zadania

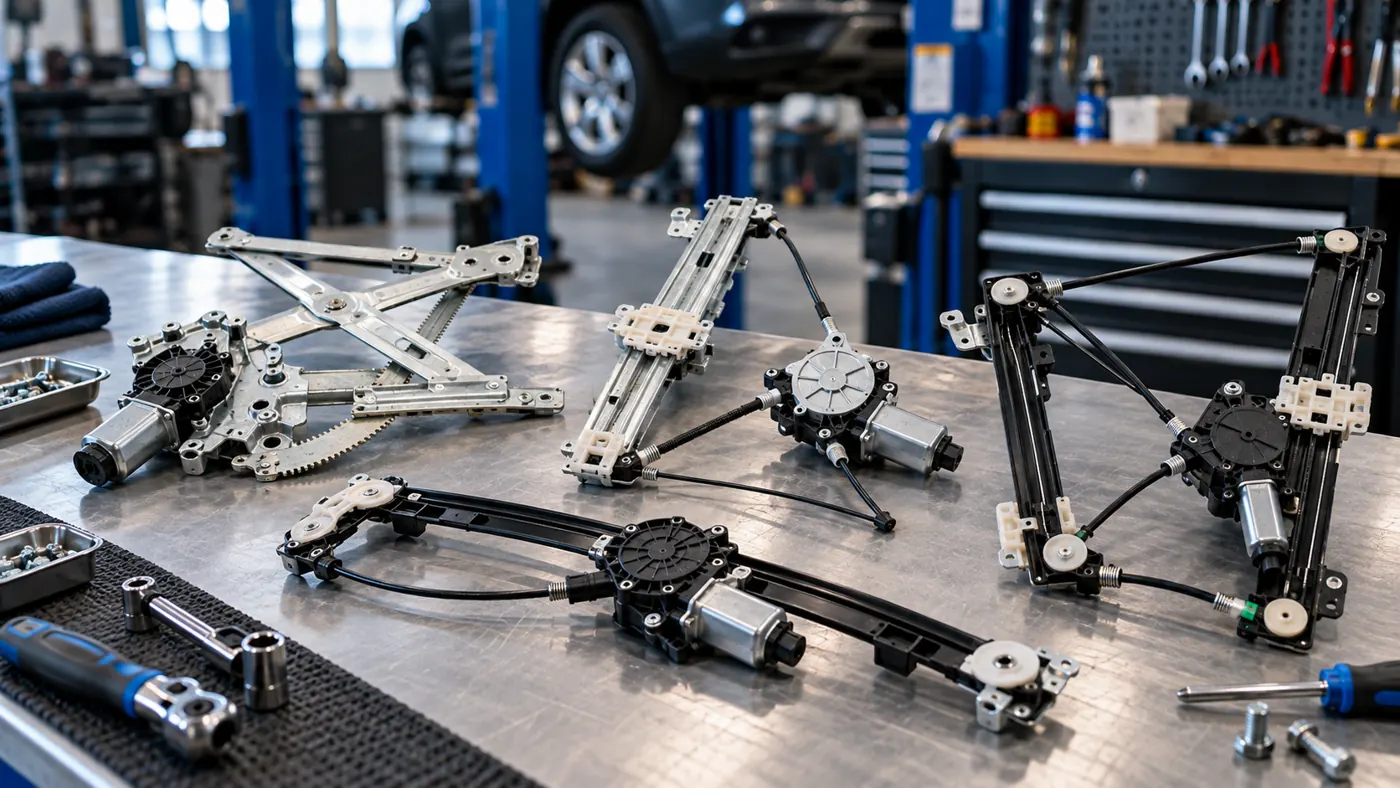

Podnośnik szyby ma przemieszczać szkło we właściwym torze, utrzymując je w stabilnym położeniu. Producenci wykorzystują do tego kilka konstrukcji. Najczęściej spotyka się mechanizmy linkowe z prowadnicą lub prowadnicami oraz nożycowe, w których szyba unoszona jest przez układ ramion.

Nie należy utożsamiać typu mechanizmu z rodzajem sterowania. Podnośnik nożycowy może mieć napęd elektryczny, a mechanizm linkowy również występuje w różnych wariantach.

Mechanizm linkowy – na czym polega jego praca?

Silnik lub przekładnia nawijają stalową linkę na bęben. Linka biegnie przez rolki i pancerze, przemieszczając ślizg zamocowany do szyby. W zależności od konstrukcji ruch odbywa się po jednej albo dwóch prowadnicach.

W takim układzie trzeba oceniać nie tylko stan stalowej linki, lecz także jej końcówki, położenie w gniazdach, bęben, rolki i ślizgi. Źle prowadzona linka może uszkodzić kolejny element, nawet gdy początkowo szyba pracuje prawidłowo.

Typowe mechaniczne problemy to strzępienie linek, uszkodzenie ślizgu, wypadnięcie pancerza z gniazda albo nieprawidłowe nawijanie.

Mechanizm nożycowy – czym różni się budowa?

Tutaj szyba jest unoszona przez ramiona połączone przegubami. Przeniesienie ruchu często odbywa się przez koło zębate lub sektor zębaty, choć poszczególne wersje różnią się szczegółami. Nie występuje w nim ten sam układ wielokrotnie prowadzonych linek co w klasycznej konstrukcji linkowej.

Zużyciu mogą podlegać przeguby, zęby, punkty mocowania, ślizgi ramion lub geometria całej konstrukcji. W tym przypadku dorobienie linki nie ma zastosowania – ocenia się mechanikę ramion i napęd.

Dlaczego rocznik i liczba drzwi mają znaczenie?

W katalogach części ten sam model potrafi występować jako 3-drzwiowy hatchback, 5-drzwiowy, Coupé i Cabrio. Nie musi to być ta sama część, nawet gdy nazwa samochodu jest identyczna. Wersja mechanizmu może zmienić się także w trakcie produkcji jednego modelu.

Przy doborze najlepiej posłużyć się numerem OE i zdjęciem rzeczywistej części. Nazwa „podnośnik do Golfa” lub „do BMW” bez generacji i strony drzwi to zbyt mało, by bezpiecznie kupić podzespół.

Czy oba typy można regenerować?

Możliwość naprawy zależy od konkretnej usterki, dostępnych elementów i stanu podstawy mechanizmu. W podnośnikach linkowych ważna jest odbudowa linek i ich prowadzenia. W konstrukcjach nożycowych większą rolę odgrywają stan przegubów i geometria. Czasami regeneracja jest sensowna, a czasami lepiej wymienić uszkodzony mechanizm. Decyzję należy podjąć po obejrzeniu rzeczywistej części, nie po samym opisie objawu.

Jak uniknąć błędu przy zakupie podobnie wyglądającego mechanizmu?

Najpierw porównaj rozstaw śrub mocujących, położenie punktu podparcia szyby oraz stronę i kierunek zamocowania silnika. Podnośniki z jednej rodziny samochodów mogą na pierwszy rzut oka wyglądać identycznie, ale różnić się długością szyny lub pozycją ślizgu w skrajnych położeniach.

Ważny jest też tor ruchu szkła, którego nie widać na samym zdjęciu zamiennika. Zamiast kupować część wyłącznie po nazwie modelu, zachowaj własny mechanizm do porównania. W regeneracji właśnie on stanowi najpewniejszy wzór dla indywidualnego dopasowania elementów.
